变频器控制柜设计注意事项

文章出处:www.rihhol.cn责任编辑:瑞鸿电控人气:-发表时间:2016-06-21 09:14【

  变频器控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,并具备单泵及多泵控制工作模式,多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。变频器控制柜在设计时要注意以下问题。

变频器控制柜厂家

  一、变频器控制柜柜体散热问题:变频器的发热是由内部的损耗产生的。在变频器控制柜中各部分损耗中主要以主电路为主,约占98%,控制电路占2%。为了保证变频器正常可靠运行,必须对变频器进行散热我们通常采用风扇散热;变频器的内装风扇可将变频器的箱体内部散热带走,若风扇不能正常工作,应立即停止变频器运行;大功率的变频器还需要在控制柜上加风扇,控制柜的风道要设计合理,所有进风口要设置防尘网,排风通畅,避免在柜中形成涡流,在固定的位置形成灰尘堆积;根据变频器说明书的通风量来选择匹配的风扇,风扇安装要注意防震问题。

  二、变频器控制柜电磁干扰问题:

  1、变频器在工作中由于整流和变频,周围产生了很多的干扰电磁波,这些高频电磁波对附近的仪表、仪器有一定的干扰,而且会产生高次谐波,这种高次谐波会通过供电回路进入整个供电网络,从而影响其他仪表。如果变频器控制柜的功率很大占整个系统25%以上,需要考虑控制电源的抗干扰措施。

  2、当系统中有高频冲击负载如电焊机、电镀电源时,变频器本身会因为干扰而出现保护,则考虑整个系统的电源质量问题。

变频器控制柜生产厂家

  三、变频器控制柜防护问题需要注意以下几点:

  1、防水防结露:如果变频器放在现场,需要注意变频器柜上方不的有管道法兰或其他漏点,在变频器附近不能有喷溅水流,总之现场柜体防护等级要在IP43以上。

  2、防尘:所有进风口要设置防尘网阻隔絮状杂物进入,防尘网应该设计为可拆卸式,以方便清理,维护。防尘网的网格根据现场的具体情况确定,防尘网四周与控制柜的结合处要处理严密。

  3、防腐蚀性气体:在化工行业这种情况比较多见,此时可以将变频柜放在控制室中。

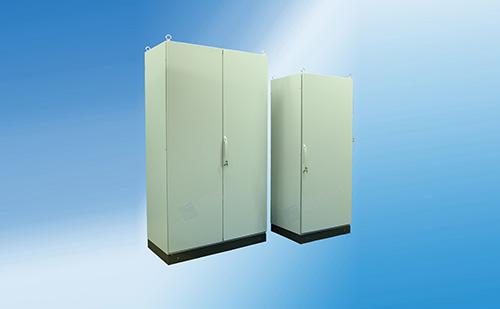

  瑞鸿电控生产的变频器控制柜采用国标优质冷轧钢板,使用专用模具剪、切、冲压一次成形,箱体使用自动焊机满焊,无漏焊、缺焊、无缝隙、强度高,且通过国家权威机构的外部机械撞击防护等级验证IK10,检验依据GB/T20641-2006 9.6《低压成套开关设备和控制设备》。欢迎您的咨询。
