电磁屏蔽机柜的电磁屏蔽技术要求

　　对有屏蔽要求的电磁屏蔽机柜，应有电磁屏蔽效能指标，以作为电磁屏蔽设计依据。电磁屏蔽设计所使用的材料、器材应有充分的供货来源，所采用加工方法能够实现。下面就瑞鸿电控给大家介绍电磁屏蔽机柜的电磁屏蔽技术要求。

　　电磁屏蔽机柜主要由屏蔽壳体(以下简称壳体)、骨架构建、面板构件等组成，除了焊接连接外，所有可拆的接触面均应导电。机柜机箱壳体上的孔、缝隙的设计应全部满足屏蔽效能的指标要求。

　　机柜交流电源输入端口加装滤波器，其插入损耗满足屏蔽指标要求，信号端口在联机时由电缆屏蔽层封闭，要求端口连接器与构件由良好的搭接性能。

　　电磁屏蔽机柜及构件应有良好的接地，以提高低频屏蔽效能和安全性。机柜机箱壳体和机柜内部机箱壳体构成的双层屏蔽，也可认为屏蔽机柜。根据机柜内装载电子设备的辐射和敏感特性，机柜的屏蔽效能可分为两类，见下表：

　　1)电磁屏蔽机柜屏蔽设计要求

　　壳体的材料有钢、铝、不锈钢和铜，一般钢材料厚度大于1mm，常用厚度为1.5mm，铝材料厚度一般大于2mm。壳体应是连续金属体，一般可采用板材连续焊接或铸造加工成型。骨架构件的拼接不应影响壳体表面的连续性。

　　对1～1.5mm薄板可采用氩弧焊，2mm厚度以上的板材可采用双面分时断续焊，最后形成连续焊缝。一般采用对焊，叠焊方式，焊后表面沙磨平整。机柜的侧面缝隙一般采用焊接，后面板和操作面板均应采用导电衬垫作为缝隙的密封衬垫。

　　2)电磁屏蔽机柜缝隙的结构设计要求

　　缝隙不平整需要采用导电衬垫填充构成导电连续体。

　　安置网型导电衬垫或导电橡胶衬垫采用单槽法兰配平板法兰型式。法兰材料一般与壳体材料一致，法兰通过加工或焊接成型，需要两法兰平整合缝。

　　法兰与网型导电衬垫或导电橡胶衬垫的接触面应是良好的导电面，一般钢材料应镀锌，铝材料应镀镍或化学导电氧化，大型壳体可采用局部镀层。

　　导电衬垫有一定压缩量，可按产品手册选择结构参数，一般矩形槽截面积为0.9～0.95倍○型导电衬垫标称截面积。截面设计不允许出现过填充现象。

　　导电衬垫选择应考虑电磁屏蔽的频率范围，一般网型导电衬垫对小于1GHz的低频段有较好屏蔽效能，导电橡胶衬垫对高频段有良好屏蔽效能。

　　二类屏蔽可选用网型导电衬垫。导电衬垫选择应满足屏蔽要求，一般选择高于机柜要求10～20dB。导电衬垫选择应满足机柜使用环境条件要求。

　　导电衬垫应使用导电胶以间断点粘接方式固定在槽内，粘接胶要薄而均匀。如果槽型结构设计合理，构件安装时导电衬垫不脱落，可以不用胶粘。

　　使用导电衬垫时，需要用一定的压力才能压缩导电衬垫使一边带有槽的两法兰紧密接触，可按产品手册推荐参数设计，一般选用100～500kPa压力，满足压缩量要求。

　　选用螺钉连接，螺钉间距一般要求：二类屏蔽为50～100mm，一类屏蔽为30～50mm。

　　螺钉的强度应满足需用力要求。一般选用M4或M5螺钉。

　　3)电磁屏蔽机柜孔的结构设计要求

　　二类屏蔽机柜通风口安装单层金属屏蔽网，可按产品手册选择，一般选用网丝直径0.15~0.25mm，网孔11、15目/英寸紫铜网，经纬线搭接处应接触良好。

　　一类屏蔽机柜频率在1GHz以下通风口安装金属屏蔽网，可按产品手册选择，一般选用网丝直径0.25～0.4mm，网孔15、22目/英寸紫铜网，一类屏蔽频率在1GHz以上通风口应采用波导通风窗。

　　根据屏蔽效能要求选用金属屏蔽网或波导通风窗，一般要求金属屏蔽网或波导通风窗的屏蔽效能优于机柜效能10～20dB。金属屏蔽网或波导通风窗要求通过导电衬垫与壳体连接，接触面平整并有良好导电性能。

　　4)电磁屏蔽机柜屏蔽玻璃的使用

　　按GJB2713选择玻璃。

　　屏蔽玻璃周边的金属丝网或导电膜应通过金属构件或导电衬垫与壳体连接。选用屏蔽玻璃的屏蔽效能应优于机柜屏蔽效能10dB。屏蔽玻璃的抗冲击性和透光度等性能应满足机柜使用要求和环境条件要求。

　　5)电磁屏蔽机柜的接地和电连接

　　机柜机箱应有良好的接地，接地柱与机柜壳体的搭接电阻小于2MΩ,一般使用直径不小于M8的铜螺钉。构体接地柱也可同时作为电路接地柱。如果要求电路与机柜机箱壳体完全绝缘，在机柜机箱上应另行安装与壳体绝缘+的电路接地柱。屏蔽机柜机箱上安装的电连接器应具有屏蔽性能。电连接器外壳与机柜机箱壳体的搭接电阻应小于5mΩ。机柜机箱壳体不应作为电路连接和地线连接使用。机柜机箱壳体不应与交流电源零线连接.

　　设计中对零件喷涂质量要求，以及涉及的标准ANSI-EIA-310-D，IEC297-S，DIN41491，PART1，DIN41494，PART7，ETSI标准,可参见相关文件《GB国家标准》-品质手册(英文版)。

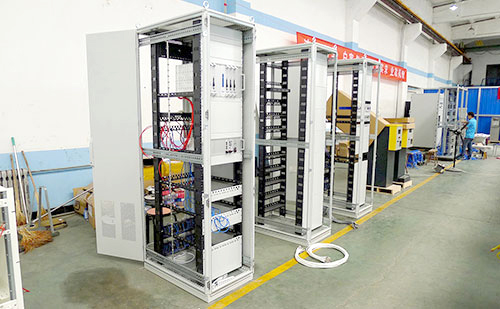

　　以上就是对电磁屏蔽机柜的电磁屏蔽技术要求的介绍，北京瑞鸿电控厂家生产的电磁屏蔽机柜在工艺上采用RTS16折型材和RSE独立控制柜的结构，电磁屏蔽性和防护等级高，柜架、门板、侧板与柜体接触表面全部采用铝锌合金镀层，导电性和散热性良好，我们随时为您提供专业的电磁屏蔽机柜项目设计服务，欢迎您的咨询。
