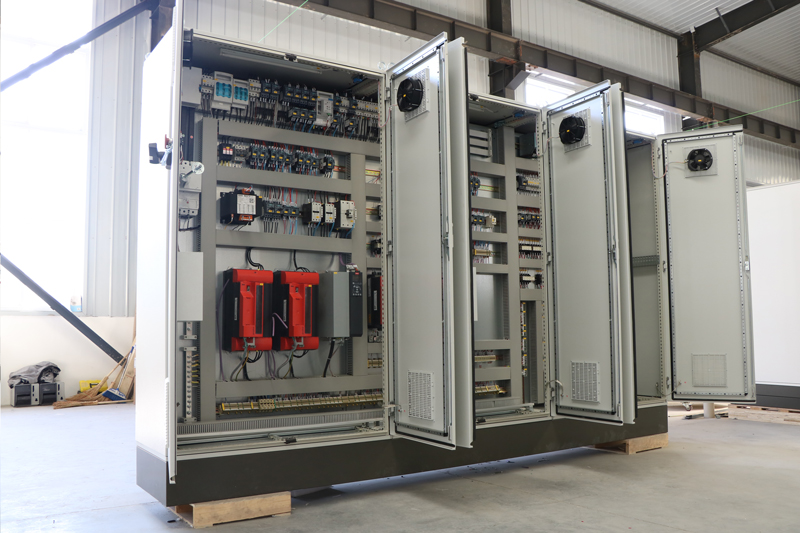

电气控制柜的布线要求

电气控制柜布线工艺水平的高低将对产品质量产生直接的影响。 过去企业只注重产品的结构性设计及电气性能的改进,而忽视了二次布线工作,造成了二次回路布线工艺落后,方法陈旧。在新的形势下,原来的二次布线工艺已远不能适应新产品开发以及市场发展的需要。

要求：

1、按电气原理图施工、连线正确。

2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同同一型号规格的控制柜元件安装位置及布线方式应一致。

3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定，捆扎间距不宜大于100mm，水平线束固定间距不宜大于300mm，垂直线束固定间距不宜大于400mm。

4、同一列器件的线号读向尽量保持一致。惯例为从左到右，从下到上，从内到外。

5、二次线截面积要求：单股导线 不小于1.5mm2多股导线 不小于1.0mm2 弱电回路 不小于0.5mm2电流回路不小于2.5mm2保护接地线 不小于2.5mm2

6、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。

7、每个电器元件的接点最多允许接2根线。每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

8、二次线应远离飞弧元件，并不得防碍电器的操作 。

9、电流表与分流器的连线之间不得经过端子，其线长不得超过3 米。

10、电流回路宜经过试验端子接至测量仪表。

11、多股导线端部应加冷压端头接线。弱电回路中截面面积小于1m㎡的单股导线应采用锡焊或其它合适的方式接线。

12、二次线不得从母线相间穿过。

13、回拉式弹簧端子的联接：

1）硬导线的剥线长度：10 mm左右；

2）软导线应套上线鼻子压紧后后再插到端子，注意铜线芯不要露出线鼻子且要压实；

3）导线插入端子口中，直到感觉到导线已插到底部 ，上部不能露铜。

14、屏蔽电缆的连接

拧紧屏蔽线至约15mm长为上；用线鼻子把导线与屏蔽压在一起；压过的线回折在绝缘导线外层上；屏蔽线采用单端接地。

15、用热缩管固定导线连接的部分。
