电气控制柜中二次回路的布线工艺

文章出处:www.rihhol.cn责任编辑:瑞鸿电控人气:-发表时间:2016-07-11 16:30【

  电气控制柜的二次回路是任何电气设备必不可少的重要组成部分,二次回路的电气性能好坏直接影响到整台电气设备的性能和可靠性、安全性。同时,其二次元件的装配、标号,导线的选择、敷设以及排列组合等项目,构成二次回路布线工艺的重要内容。那么下面我们就来具体介绍电气控制柜中二次回路的布线工艺。

  电气控制柜中二次回路的布线工艺基本要求:

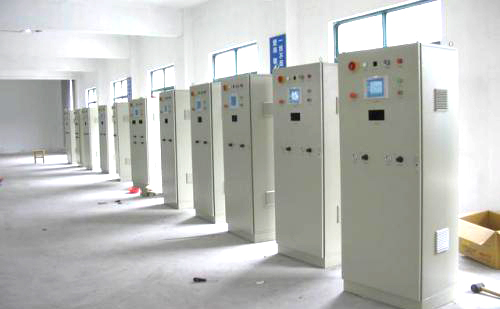

电气控制柜厂家

  1、按图施工、连线正确。

  2、二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠,线束应横平 竖直,配置坚牢,层次分明,整齐美观。同一型号规格的电气控制柜控制柜元件安装位置及布线方式应一致。

  3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定,捆扎间距不宜大于100mm,水平线束固定间距不宜大于300mm,垂直线束固定间距不宜大于400mm。

  4、同一列器件的电气控制柜线号读向尽量保持一致。惯例为从左到右,从下到上,从内到外。如下图

  5、二次线截面积要求:

  单股导线 不小于1.5mm2

  多股导线 不小于1.0mm2

  弱电回路 不小于0.5mm2

  电流回路 不小于2.5mm2

  保护接地线 不小于2.5mm2

  6、所有二次回路连接导线中间不应有接头,连接头只能位于器件的接线端子或接线端子排上。

  7、每个电器元件的接点最多允许接2 根线。每个端子的接线点一般不宜接二根导线,特殊情况时如果必须接两根导线,则连接必须可靠。

  8、二次线应远离飞弧元件,并不得防碍电器的操作 。

  9、电流表与分流器的连线之间不得经过端子,其线长不得超过3 米。

  10、电流回路宜经过试验端子接至测量仪表。

  11、多股导线端部应加冷压端头接线。电气控制柜弱电回路中截面面积小于1m㎡的单股导线应采用锡焊或其它合适的方式接线。

  12、二次线不得从母线相间穿过,如下图:

  13、回拉式弹簧端子的联接:

  1)硬导线的剥线长度:10mm左右

  2)软导线应套上线鼻子压紧后后再插到端子,注意铜线芯不要露出线鼻子且要压实。

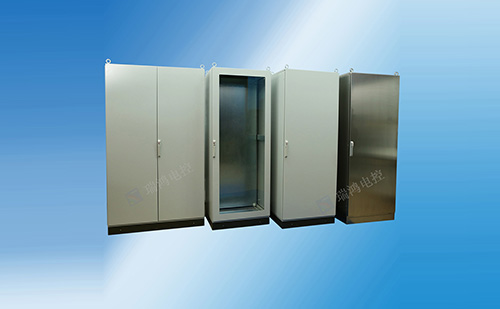

电气控制柜生产厂家

  电气控制柜二次布线工艺水平的高低将对产品质量产生直接的影响。 过去企业只注重产品的结构性设计及电气性能的改进,而忽视了二次布线工作,造成了二次回路布线工艺落后,方法陈旧。
