工业控制柜的电缆排标识方法

文章出处:www.rihhol.cn责任编辑:瑞鸿电控人气:-发表时间:2016-10-20 15:13【

  传统的工业控制柜电缆排标识与现在大不相同,已经不能适应现在现场安装的情况:字迹是手写的、字迹会因为记号笔的质量及所接触的泥浆而褪色,因此工业控制柜的电缆排标识需要规范化。下面瑞鸿电控就给大家分享工业控制柜的电缆排标识规划方法。

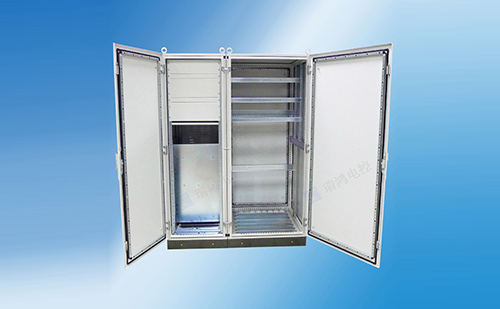

工业控制柜厂家

  1、工业控制柜内元件标签均为黄色。

  2、元件标签按照材料清单统计。文件保存路径为:...项目号\项目号+日期+“元件标签”.xls。

  3、元件项目字母和元件项目序号中间用一空格符隔开。

  4、字母数字字体均用SWIS BT。

  5、线槽标签以英文大写SWIS BT字体打印

  6、工业控制柜内中文标签均用隶书。

  7、工业控制柜内中文标签标准尺寸为30mm*12mm。

  8、端子标签尺寸为35mm*7mm。

  9、标牌应正确、清晰,易于识别,安装牢固。

  10、额定电压超过500V的配电板应设置警告标志。

  11、盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置,其标明的字迹应清晰、工整、不易褪色。

  12、在每个电器元件上和近旁,应有与原理线路图相一致的元件代号,各对熔断器的近旁,应有熔片额定电流的标牌。

  13、工业控制柜内元件安装完毕后,应立即按照材料表和原理图进行正确的标签粘贴。

  14、标签在元件附近的底板和元件本体上粘贴。位置要明显易于发现,尽量不遮盖元件主要型号为准,且不靠近人员操作位置。面板元件附近要贴上与板前铭牌一致的中文标签。

  15、熔断器应具有标明其熔芯额定电压、额定电流、额定分断能力的耐久标志。

  16、安装具有几种电压和电流规格的熔断器,应在底座旁详细标明其规格。

  17、集中在一起安装的按钮应有编号或不同的识别标志,“紧急”按钮应有明显标志,并设保护罩。

  18、对组合式元件要在其安装座和元件主体上都贴上标签,以使其在任何状态下都能起到标示作用。

  19、回路电压超过400V者,端子板应有足够的绝缘并涂以红色标志。

  20、在工业控制柜内贴上柜内熔断器的相关信息表格:包括熔断器标号,熔断器的电压等级,熔断器所使用熔芯的规格,所通断回路的中文定义等。且此表格贴在柜内熔断器位置附近。

  21、工业控制柜内如有PLC-I\O模块,则要在柜内贴上此PLC的地址表,以方便现场调试和维护人员查找地址。表中包括每一I\O的中文定义,所对应的元件标号等。

  22、工业控制柜门上贴上每一电柜的排版图

  23、工业控制柜门上贴上端子的接线表,包括进线电缆的编号等信息。

  24、有机玻璃防护板均贴上防护标示。

  25、PLC及变送器等贵重精密可调元件,均贴上警示标示。

  26、工业控制柜内有多个输出电压等级的电源器件时,每个电源均贴上电压等级数值。

  27、380V或220V面板指示灯旁均贴上警示标示。

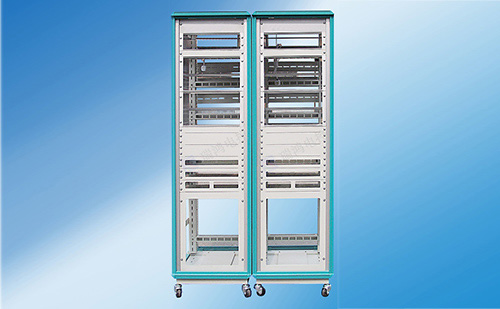

工业控制柜生产厂家
